SV106개조 : Guide -> Finder scope

1. 목적
- 대구경(60mm)으로 넓은 시야의 파인더 스코프를 갖고싶다.
  f/4, 8배율 Finder scope를 만들어 보자 !

2. 문제점

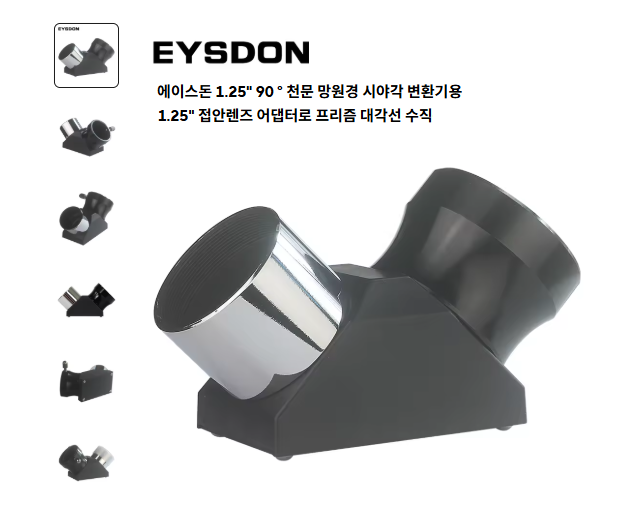

- 천정미러의 사용으로 광로가 길어진다.

  2배 바로우 사용으로 천정미러 쓸 수 있지만, 고배율(16배)가 된다.

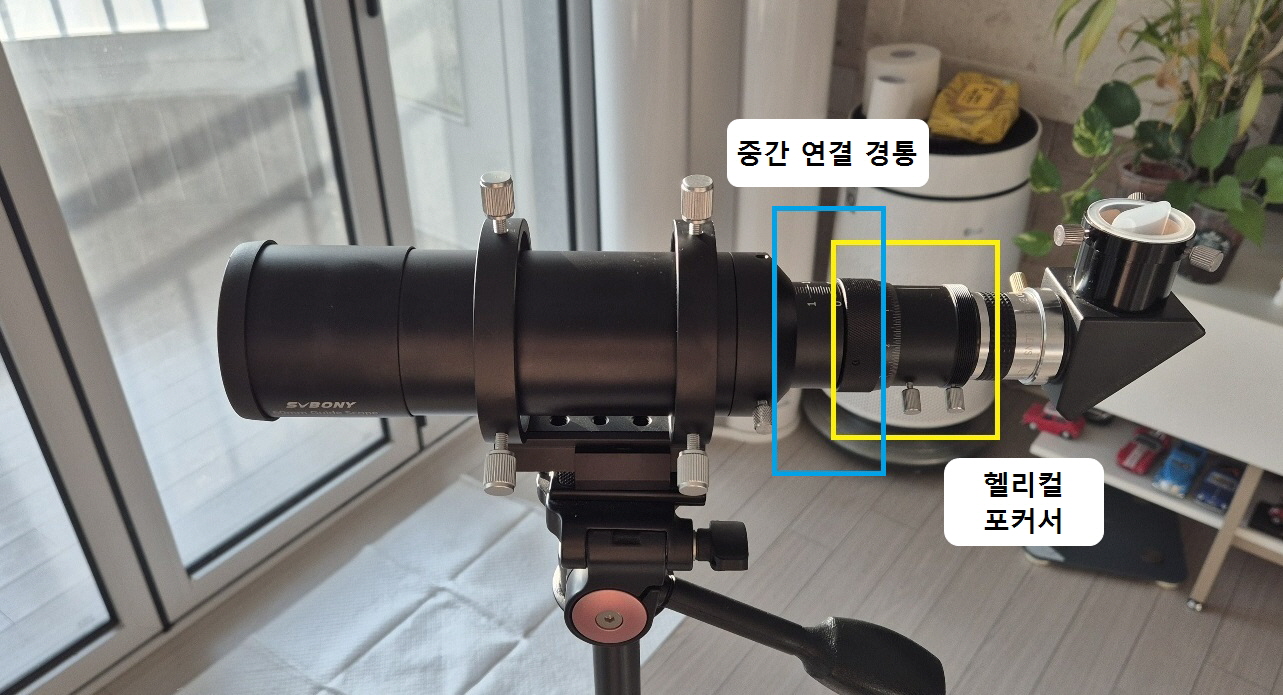

- 기본 헬리컬 포커서로 촛점 맞추기 안된다.

- 광로 단축을 위해 포커서 제거하였으나, 천정미러와 중간 경통 체결 불가하다.

3. 해결방안
- 중간 경통을 대신하며 1.25인치 체결이 가능한 새로운 어댑터를 제작 & 대치한다.

- 알미늄이라면 아노다이징까지 해야하기에 흑색의 아세탈 재질이 적당할 것 같다.

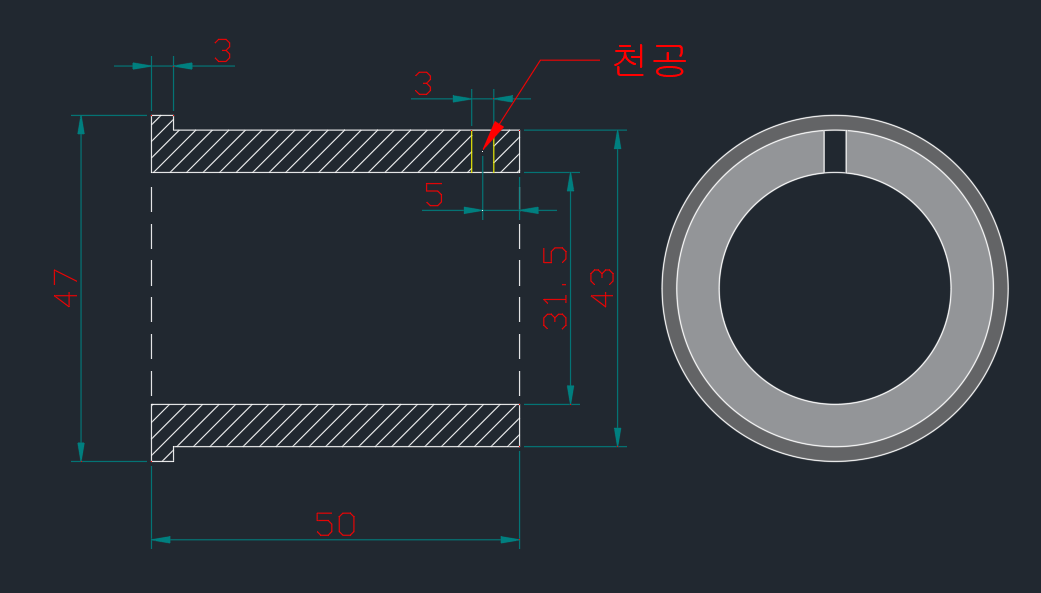

* 중간 어댑터 설계

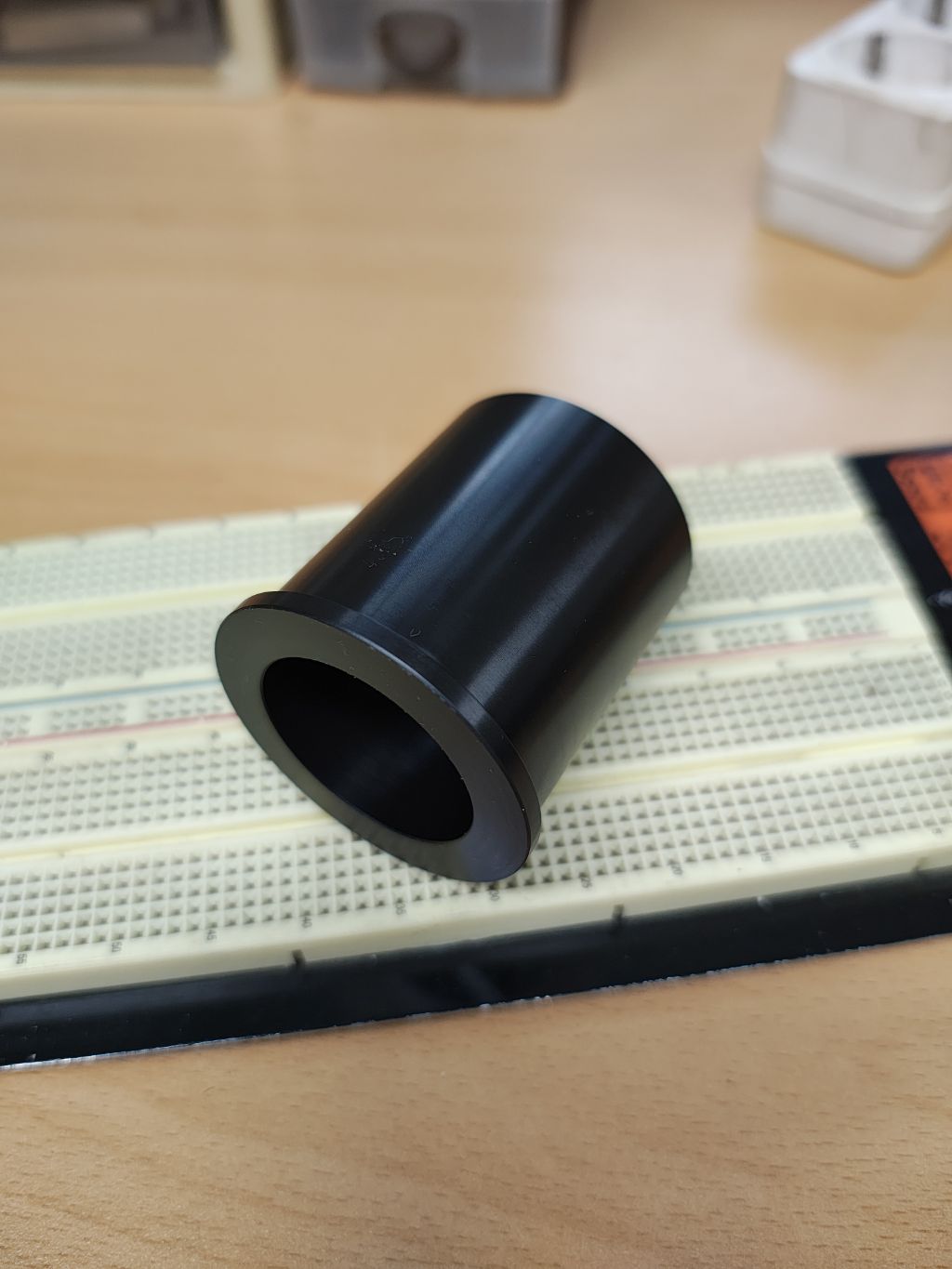

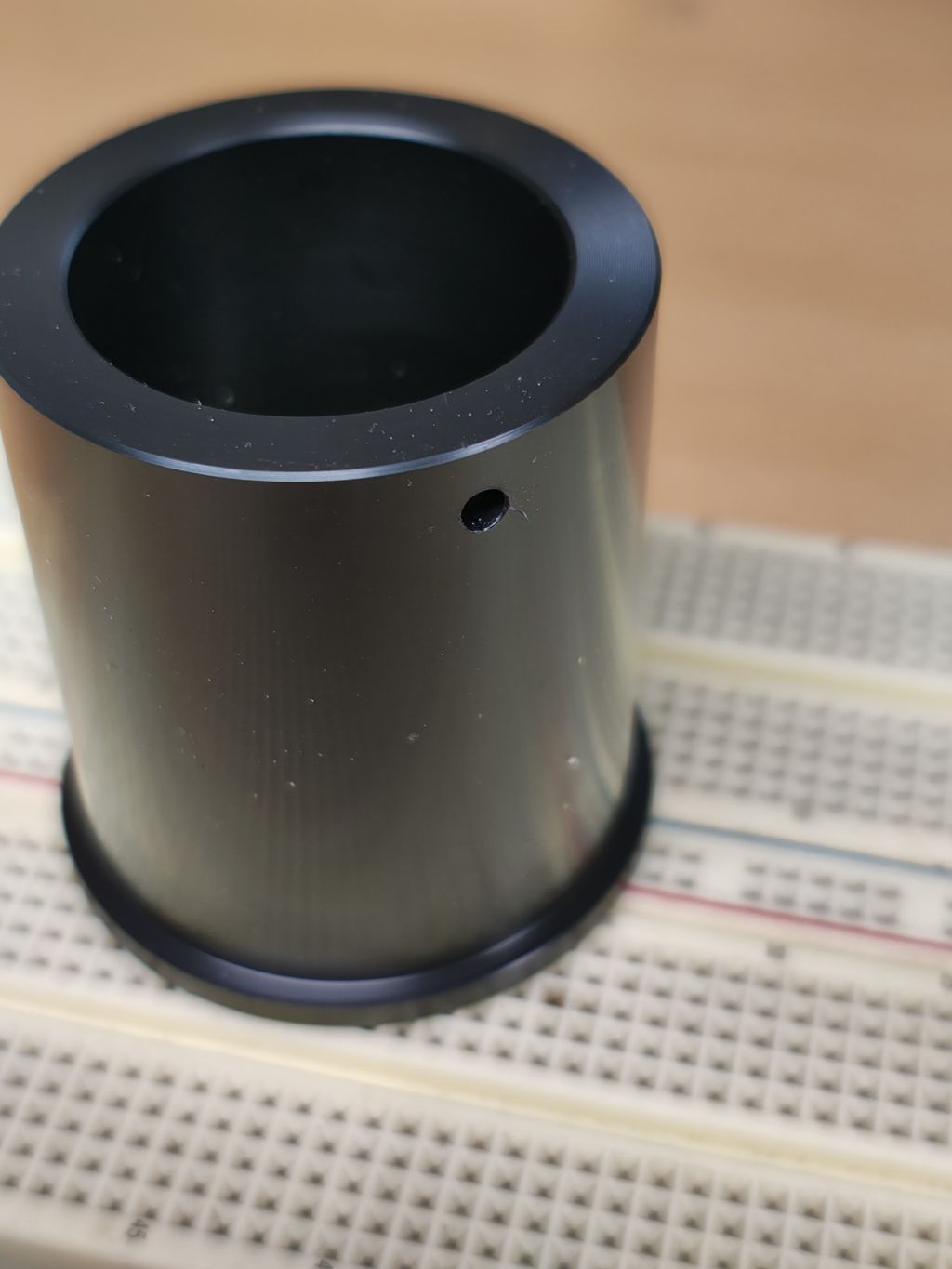

* 주문 제작한 중간 어댑터

  정밀 가공이 가능한 재질로 강성과 가공성이 좋다.

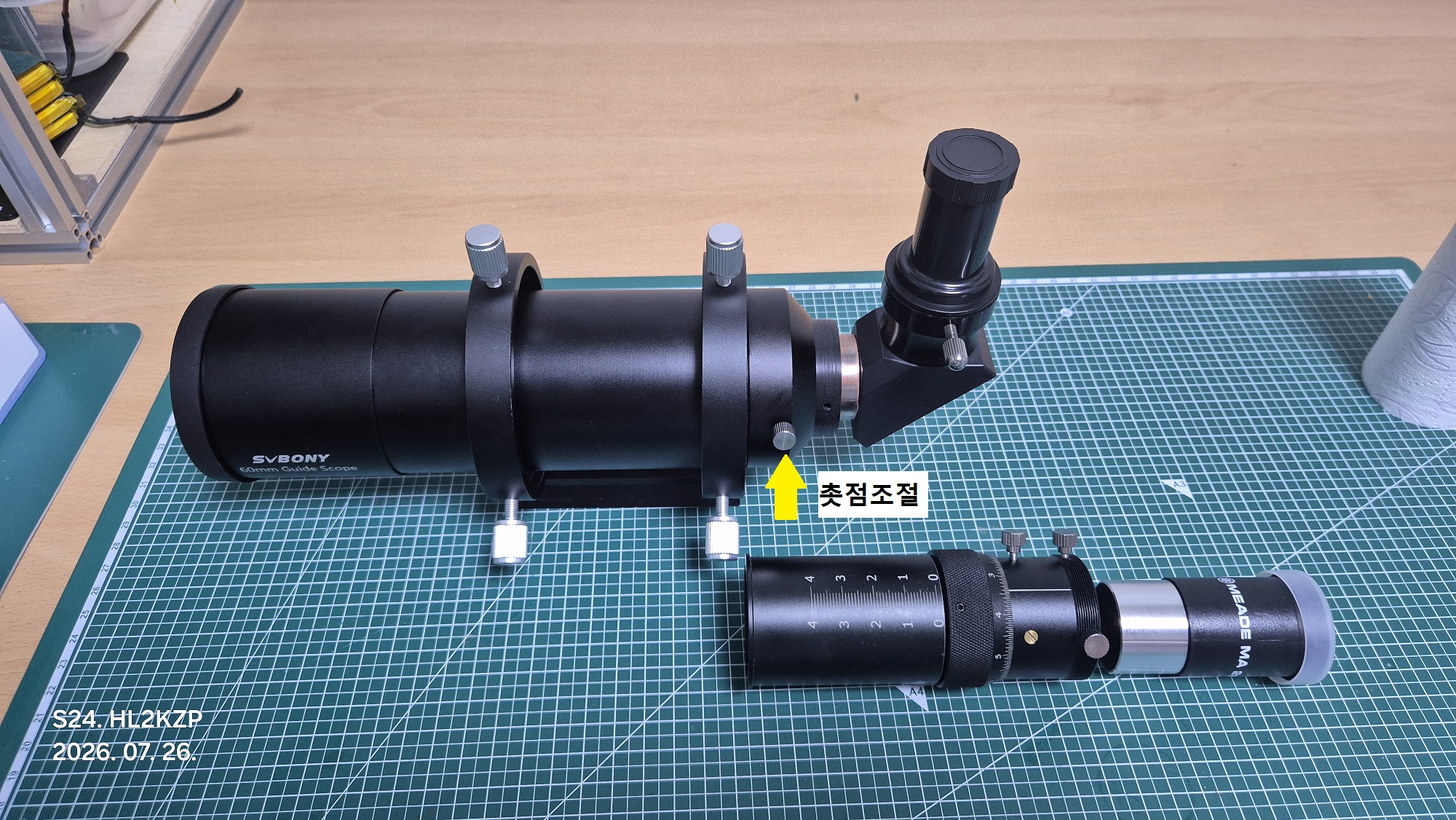

* 조립 & 완성

프리즘 사용으로 정립상을 보여준다.

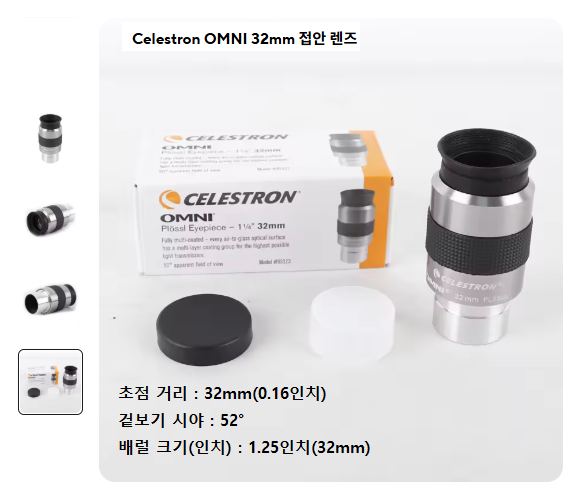

32mm 아이피스(7.5배), 천정미러 체결부위에 사방 4곳을 천공해서 십자선 가공을 한다.



십자선 17mm(14배) eyepiece를 체결해본다.
