근래 144MHz 운용에 문제가 있었다.
사무실, 모빌장비(Yaesu FT-1500M).
송신 두절 사태 발생... 제 출력이 나가지 않고 SWR 값도 10으로 상승.
1. 일단 무전기 이후의 문제로 잠정 진단해 본다.
- 더미로드가 없어 100% 확신은 못함.
2. 사무실까지 들어와 있는 동축 케이블의 컨넥터 외피와 속심을 도통 검사하니 "쇼트" 상태....
- 아무래도 건물 외벽에 노출되어 있는 케이블 연결 부위에 빗물이 스며들어 쇼트 상태가 된 것으로 짐작된다.
- 왜냐하면 시판 10m 짜리 케이블 2개를 컨넥터로 연결하고 전기 테잎으로 감아둔 상태이기에 때문이다.
- 주말에 케이블 교체를 예정한다.
3. BNC 컨넥터 단자(외피, 속심)가 단속적으로 쇼트 상태를 보임
- 속심과 외피가 때때로 단락을 보임.
- 그렇다면... 안테나와 건물 인입전 케이블의 문제가 아닌 컨넥터의 문제일 수도 있는 상황.
4. 의심되는 컨넥터를 잘라내고 도통 시험을 해보니....계속 "쇼트"상태가 확인된다.
- 잘려진 케이블 컨넥터의 속심과 외피는 절연 상태를 보인다.
5. BNC 가공
* HL1KKC OM의 BNC가공 You tube 영상을 많이 참고함
https://www.youtube.com/watch?v=zEN6Y9RVwpg&feature=youtu.be

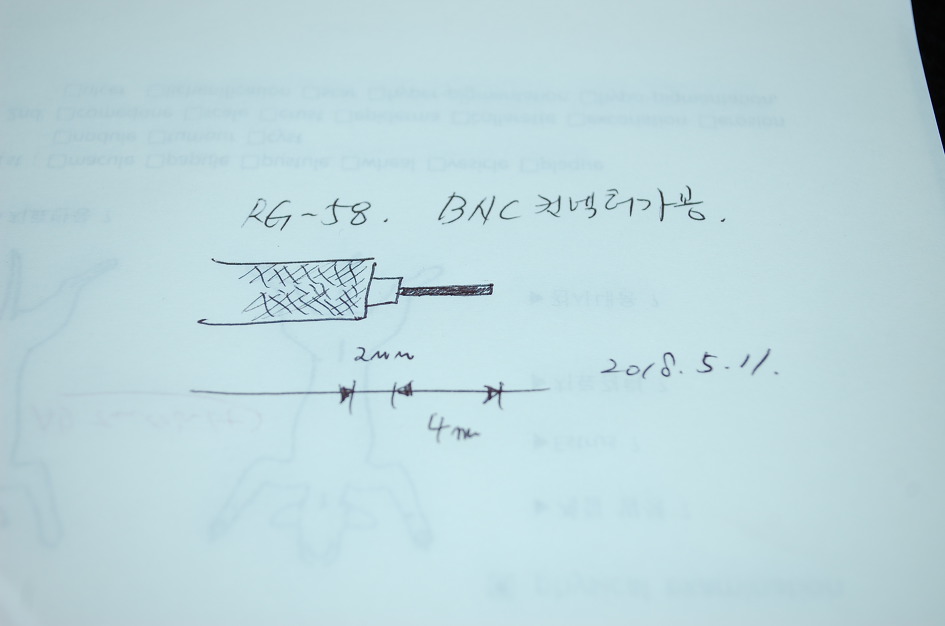

- 설계도

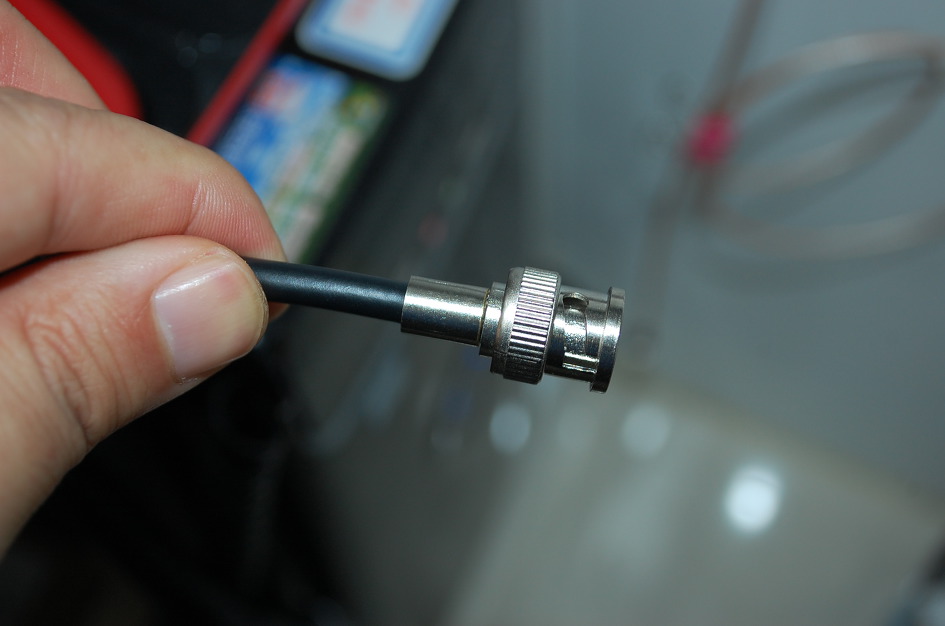

외피를 파고들 듯이 컨넥터 몸체를 케이블에 밀어 넣음.
링을 끼우고
압착 툴로 꽉~ 힘껏 조여준다. 링이 육각형으로 바뀌면서 압착된다.
수축 튜브 마무리.
이 튜브는 안에는 접착제 처리가 되어있어 수축+접착 효과로 튜브가 밀리지 않는다.
도통 테스트 결과...절연. good !
무전기에 연결하고 5W, 10W, 20W, 50W로 출력을 변경시키면서 SWR 값을 재봐도 1.5 이내로 안정적이다.
일단 예정했던 케이블 교체 작업은 미루고 운용하면서 판단 예정이다.
