KR-7 Renewal (개작)

2015-09-30 20:00:20

VVC 다이오드로 VFO를 변경하고,
2007년에 조립했던 KR-7 kit를 약 8년만에 다시 야외 포터블 운용을 목적으로 최대한 간단하게 다시 만들어 보렵니다.
본체 기판만 다시 사용하고 케이스 및 주변장치는 새롭게 구성합니다.

1. 케이스 : 85*40*110 (WHD)

10년전 입수해둔 알미늄 케이스가 있네요. QRP CW TRX 키트(KST)에 포함되었던 것입니다. 2mm의 알미늄으로 튼실합니다.
앞뒤로 적절히 타공이 되어있어 노가다 작업이 많이 줄어들 수 있습니다.



부품통에서 컨넥터 찾고 간단히 나사 체결하면 됩니다. 어떤 노브를 써야할 지 즐거운 고민(?) 중..

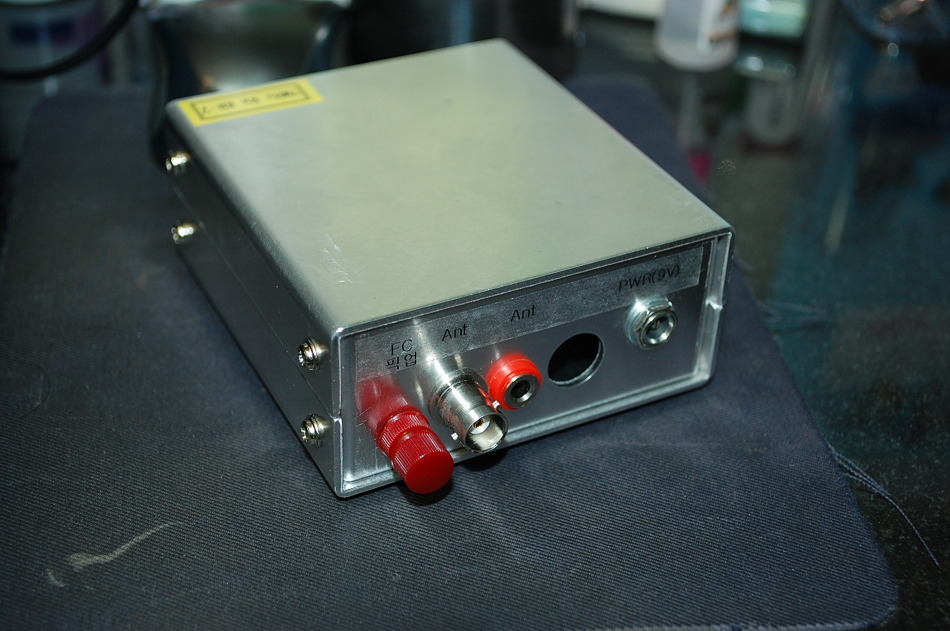

뒷면 배치 설명 (9시-3시)
1. 주파수 카운터용 픽업단자 : 본체에 주파수 카운터가 없기에 필요에 따라 외부 주파수 카운터를 연결할 픽업단자.
자주 쓸 일은 없겠지만 KR-7은 정기적으로 수신 대역을 점검하고 조정을 해야합니다.

2. BNC 컨넥터 : 다이폴 등 정식 안테나 연결.
3. 바나나 컨넥터 : 롱와이어 안테나 연결.
4. 통기구(?)
5. 전원 잭 : 내부 전원은 5V(7805) 사용. 8V 이상의 전원 연결.

2. 본체 조립
케이스 하판 4곳을 뚫고 지지대를 심고 그 위에 본체 기판을 얹습니다.
단자와 기판을 연결하는 선들을 색깔을 달리해서 밑으로 배치합니다.
전면에 적당한 레터링이 필요하겠습니다.

임시 작업실...추석 연휴라 사무실에 있는 장비를 추려 집에서 작업 연결.

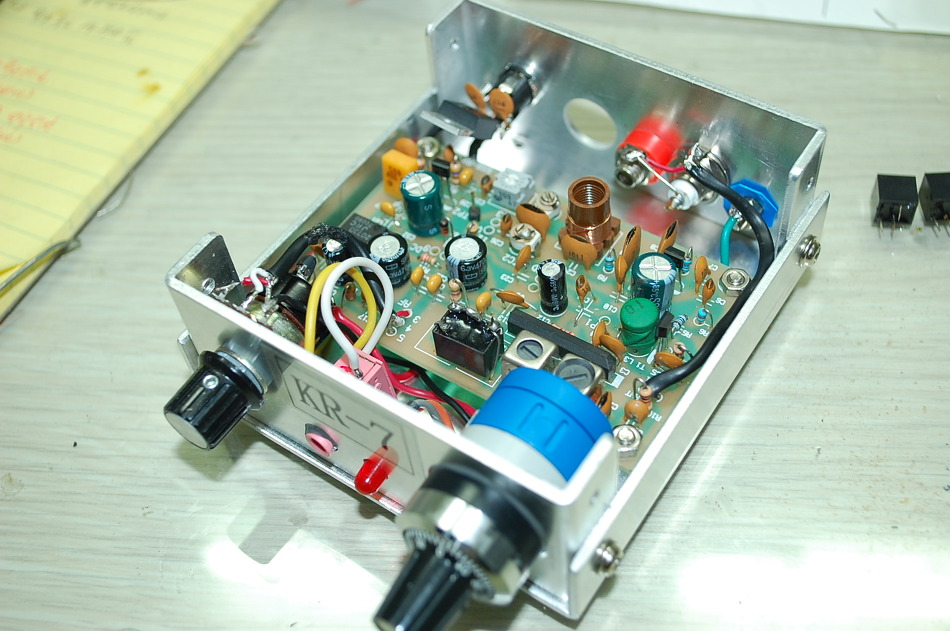

 배선 상태.
KR-7은 특이하게 출력 스피커 선이 양쪽 모두 접지에 연결되면 안되는 저주파 증폭 IC를 사용하고 있기에
이어폰용 잭을 직접 케이스에 체결을 하지 못하고 절연상태로 부착을 해야한다. 적절한 엑폭시계 접착제가 필요한 싯점..ㅠㅠ





배선을 마치고 수신주파수 조정.
트리머 콘덴서 2개를 이용하여 상하한 및 폭을 설정 & 조정합니다.
본기는 7.000~7.125MHz가 최대 수신범위가 되네요. 9년전 만들어 놓은 주파수 카운터가 톡톡히 제역할을 합니다.

여전히 고정 다이얼 상태에서도 조금씩 움직이는 VFO...ㅠㅠ

이어폰잭을 케이스와 다이소표 금속접착 엑폭시로 처리.

기판도 지지대에 나사로 체결 마무리.

 3. 필드 테스트
다이소표 연장통에 빨랫줄, 배터리 등 수납해서 달랑 들고 집앞 공원으로 고고싱 ~

돌팔매질로 빨랫줄 치기 성공 !
해 볼 수록 실력이 늘어납니다. ㅋ

추석 연휴라 국내 교신이 활발합니다.
안동에선 탈춤축제 특별국이 나옵니다.









* 라벨링
- 메인 튜닝 노브도 멀티턴으로 교체했다.







배소장님 하사품 4KHz 필터로 교체들어갑니다.

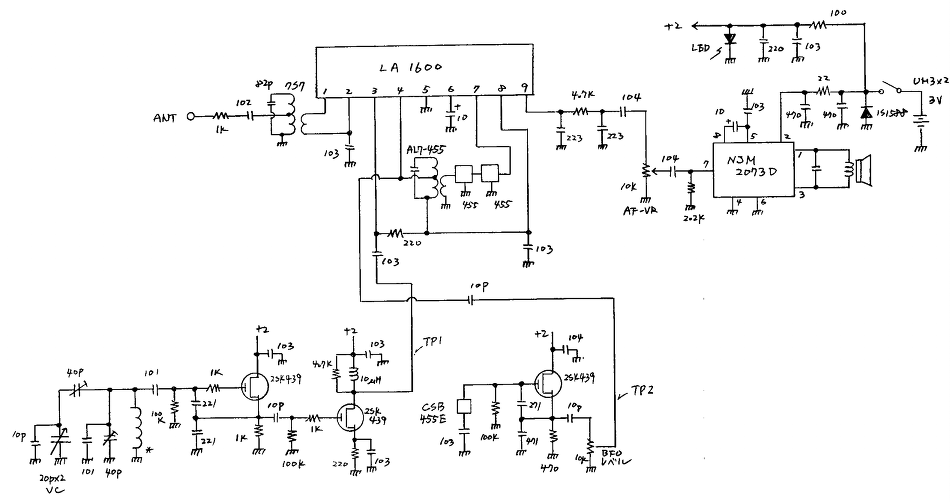

[전체회로]

필터 부분 상세도

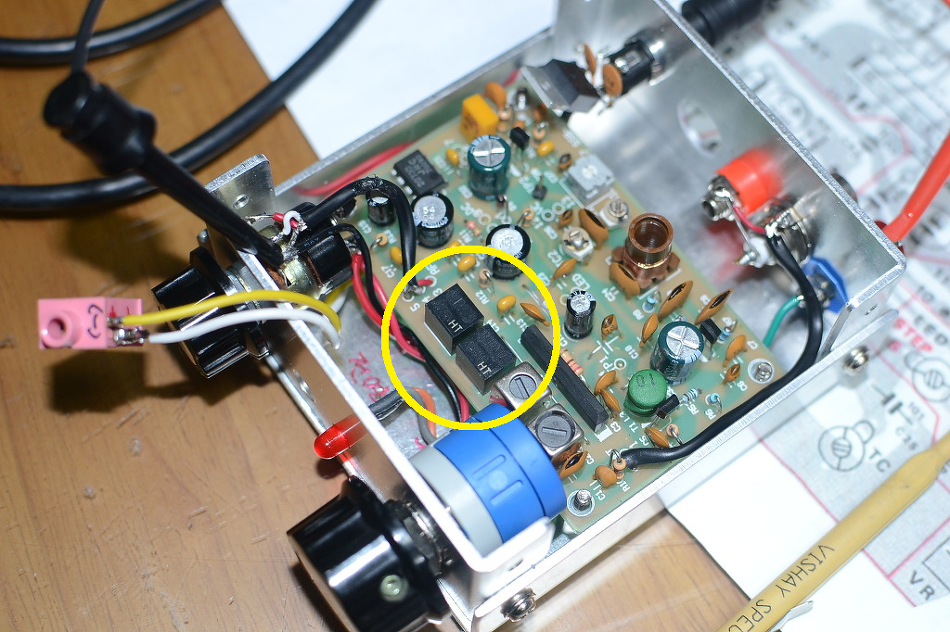

교체 대상 필터

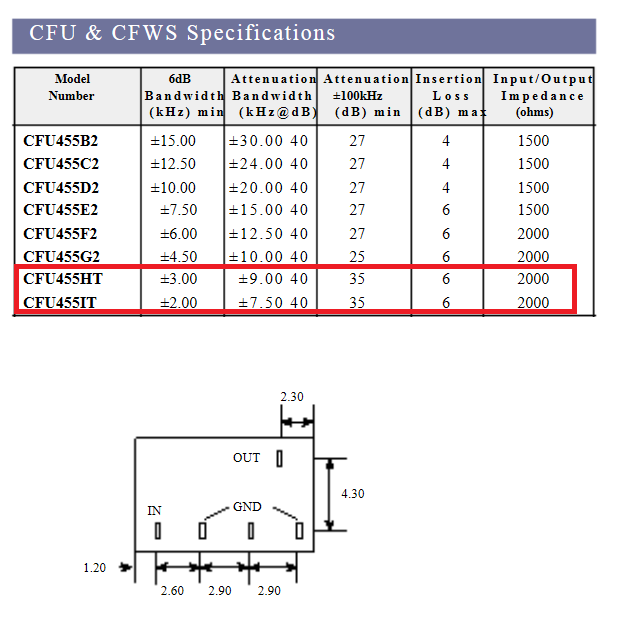

새로운 필터 (CFWS455IT)

기판 배치도

[필터 교체 작업]
- 사무실 다락방 작업실

KR-7이 드디어 치맛속을 보여주네요.
VVC 다이오드를 대체한 1N5819 2알이 보입니다.

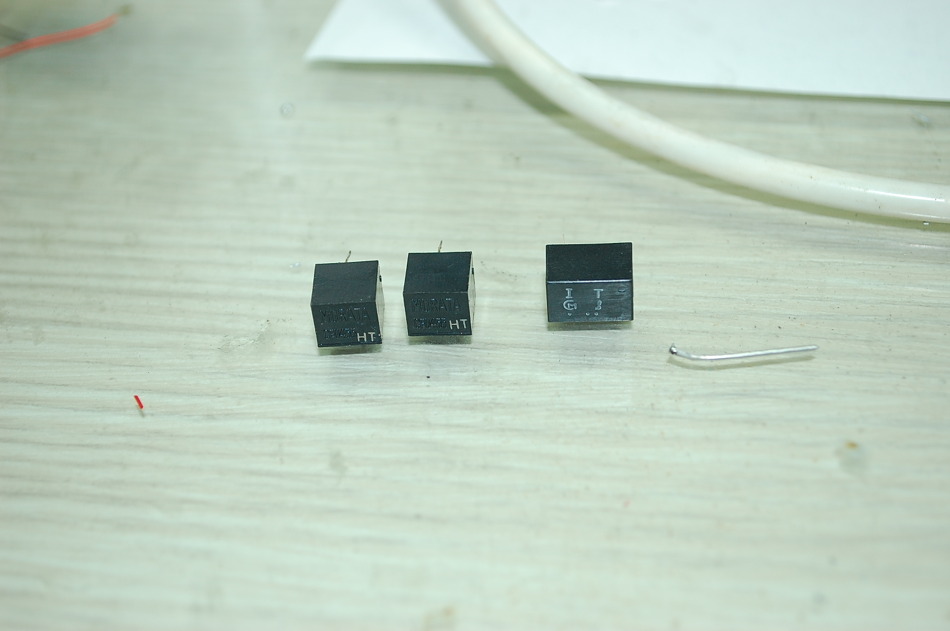

제거된 HT, 이식을 기다리는 IT 필터
핀 배치가 차이 납니다.



기판에 맞게 리드 연장

뒤집어 장착완료.
소장님 조언대로 1개만 장착합니다.
