진공관 라디오] 드디어 소리가 들리다 !

2007-08-23 22:08:07
문가이버님의 동조코일 제작 및 완성에 "필~" 받아 그동안  넣어두었던 라디오을 꺼냈습니다.

우선 공심 보빈 동조코일 대신 "이안님표 바안테나"를 개조했습니다.
코일을 풀어 600uH 정도의 용량을 반으로 줄였습니다.
이번에도 LC메터가 결정적 역할을 한것은 당연하구요.

다음은 문제의 OSC코일.
문가이버 님의 조언대로 갑옷 껍데기를 벗기니...작은 장구 모양의 코어에 가는 에나멜선이 보입니다.
용량을 측정하니 40uH가 나옵니다.
외부 코어를 돌려도 용량 변화는 없구요. 뭔가 이상합니다.
문가이버님의 글에는 용량이 필요 이상으로 커서 줄였다고 했는데...
다시 조립. 재조립 후 용량을 측정하니 200uH가 정상적으로 나옵니다. 어찌된 일인지...

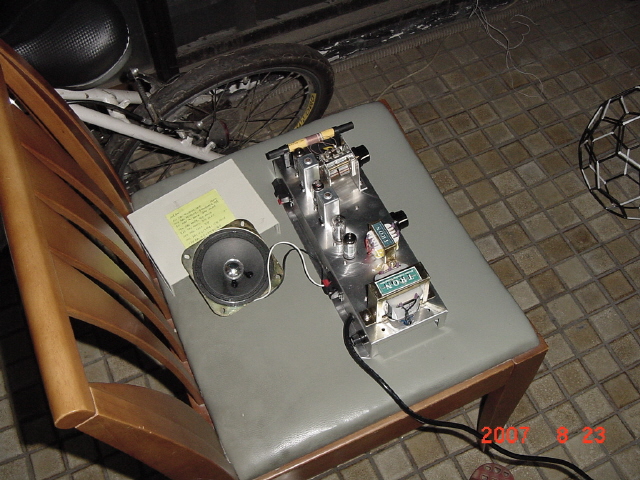

개조된 동조 코일을 조립하고 집안에서 전계강도가 가장 좋은 베란다로 갑니다.
바리콘 다이얼을 돌리자 잡음을 동반한 KBS3, KBS1 이 잡히네요.
전원선을 연장하여 복도쪽으로 나가서 수신해보니 깨끗하게 여러 방송국이 수신됩니다. 야호 !

운영지기님도 말했듯이 바아안테니의 성능은 공심 보빈 코일 보다  양호한 것 같습니다.
완성이 늦어져 찜찜했던 마음이 오늘 날씨 만큼 쾌청해졌습니다.
